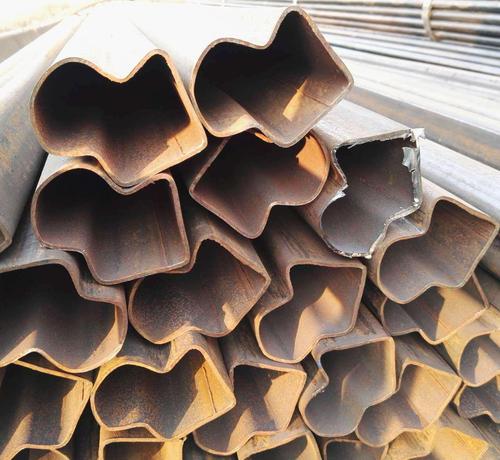

異型鋼管的線性連接件

　　本實用新型屬于連接件，特別是一種異型鋼管的線性連接件。

　　提供一種結構簡單、操作方便、能使異型鋼管達到上、 下對正連接效果的異型鋼管的線性連接件。

　　兩端具外螺紋的桿體、套設于桿體上的上、下墊塊及套環; 桿體的兩端設有與被連接的上、下異型鋼管內螺孔相對應并螺接的外螺紋;上、 下墊塊的截面形狀與上、下異型鋼管截面形狀相對應，上、下墊塊以外凸緣分 隔成內、外端，外凸緣的外徑與被連接的上、下異型鋼管的外徑相同;上、下 墊塊外端與被連接的上、下異型鋼管內周對應并嵌組;于上墊塊內端套設有內、 外周分別與上、下墊塊的內端及上、下異型鋼管相對應的套環，其高度與上墊 塊的內端高度相同，并大于下墊塊的內端的高度。

　　其中：

　　桿體兩端外螺紋里端分別設有兩擋環。

　　兩擋環分別為嵌設于桿體兩端外螺紋里端嵌槽內的C形擋環及一體成型于 桿體上的擋環。

　　上、下異型鋼管連接端內部固設有蓋座;與桿體兩端外螺紋螺接的螺孔設 置于蓋座上。

　　上、下墊塊者之一的內端頂面設有兩個以上等高度的凸足;套環的高度大 于下墊塊與凸足的高度和。

　　套環的前、后外璧設有一條以上便于作業者手指夾持環套的凸條，并于各 凸條的內壁形成凹槽;上墊塊的內端前、后外壁上設有與套環內壁凹槽相對應 的凸條。

　　由于本實用新型包括兩端具外螺紋的桿體、套設于桿體上的上、下墊塊及 套環;上、下墊塊的截面形狀與上、下異型鋼管截面形狀相對應，上、下墊塊 以外徑與上、下異型鋼管外徑相同的外凸緣分隔成內、外端;上、下墊塊外端 與上、下異型鋼管內周對應并嵌組;套環內、外周分別與上、下墊塊內端及上、 下異型鋼管相對應并套設于上墊塊內端，其高度與上墊塊的內端高度相同，并 大于下墊塊的內端的高度。連接操作時，先將本實用新型的桿體兩端外螺紋分 別與固設于上、下異型鋼管螺孔螺接，續將上、下墊塊的外端分別塞入上、下 異型鋼管內，使上、下墊塊分別與上、下異型鋼管作同步轉動;當上、下墊 塊的內端產生相互的緊迫作用時，即表示旋接到最緊狀態;此時上、下異型管 件通常為非對正狀態;再將上、下異型鋼管以旋松方式略為轉動成上、下對正 的狀態，而上、下墊塊之間依然為相互頂抵的狀態;藉由套環的高度大于下墊 塊的內端的高度，續將套設于上墊塊內端的套環同時套設于相頂抵的上、下墊 塊的內端，以對上、下墊塊及上、下異型鋼管產生制定作用，并藉由套環的重 力，使套環不會自動上升。不僅結構簡單、操作方便，而且能使異型鋼管達到 上、下對正連接效果，從而達到本實用新型的目的。
